OpenVPN — свободная реализация технологии Виртуальной Частной Сети (VPN) с открытым исходным кодом для создания зашифрованных каналов типа точка-точка или сервер-клиенты между компьютерами. Она позволяет устанавливать соединения между компьютерами, находящимися за NAT-firewall, без необходимости изменения их настроек. OpenVPN была создана Джеймсом Йонаном (James Yonan) и распространяется под лицензией GNU GPL.
В этой статье в простой и доступной форме мы попытаемся рассказать вам о том как поднять собственный OpenVPN сервер. Мы не ставим своей целью, чтобы по окончании прочтения этой статьи вы досконально понимали все принципы "как это работает" или разбирались в тонкостях организации сетей, но хотим, чтобы в результате - вы могли настроить OpenVPN сервер "с нуля". Так что можно считать эту статью неким пошаговым руководством для пользователей. На самом деле в сети масса документации, мануалов, посвященных развертыванию OpenVPN, но они либо ориентированы на подготовленных пользователей или системных администраторов, либо же в качестве примера для демонстрации используются Linux-системы. Мы же пойдем другим путем и расскажем как настроить OpenVPN на компьютере среднестатического пользователя, т.е. рабочей станции с установленной ОС Windows. Зачем вам может пригодиться эта информация? Ну например вы хотите поиграть с друзьями в игру, которая не поддерживает игру через интернет, а только по локальной сети, или же, например, вы занимаетесь удаленной поддержкой пользователей, но по каким-то причинам использовать программное обеспечение вроде TeamViewer или Ammyy Admin не желаете, т.к. не хотите чтобы в процессе передачи ваших данных или установки соединения участвовали сервера сторонних компаний. В любом случае практический опыт организации собственной виртуальной частной сети (VPN) окажется для вас полезным.

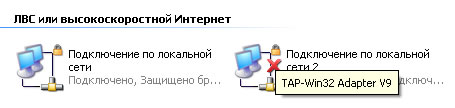

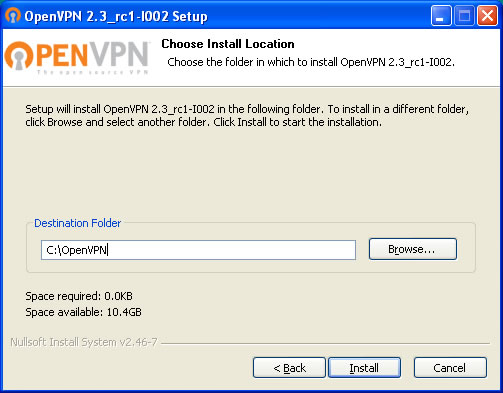

Итак, начнем. В нашем примере в качестве сервера OpenVPN будет выступать машина с установленной ОС Windows XP Professional SP3 (x86), в качестве клиентов - несколько машин с Windows 7 x64 и Windows 7 x86 (хотя на самом деле описываемая в статье схема заработает и на других конфигурациях). Предположим, что ПК который будет выступать в роли OpenVPN сервера имеет белый статический IP адрес в сети интернет (в случае если IP адрес, предоставляемый вашим провайдером динамический, то вам необходимо зарегистрироваться в DynDNS или No-IP), если это условие выполняется, но ПК находится за роутером или аппаратным firewall'ом - вам придется пробросить необходимые порты (об этом мы расскажем чуть ниже, когда перейдем непосредственно к настройке сервера), если вы не представляете что это такое и для чего это используется, то мы рекомендуем вам ознакомиться со статьей Port Forwarding. Как настроить и что это такое? на нашем сайте.
#dev tun dev tap #dev-node "VPN" proto tcp-server #proto udp port 7777 tls-server server 10.10.10.0 255.255.255.0 comp-lzo # route-method exe # маршрут для сервера, чтобы видеть сети за клиентом # route 192.168.x.0 255.255.255.0 10.10.10.x # маршрут добавляемый в таблицу маршрутизации каждого клиента, чтобы видеть сеть за сервером # push "route 192.168.x.0 255.255.255.0" # разрешает vpn-клиентам видеть друг-друга, в противном случае все vpn-клиенты будут видеть только сервер client-to-client # каталог с описаниями конфигураций каждого из клиентов client-config-dir C:\\OpenVPN\\config\\ccd # файл с описанием сетей между клиентом и сервером ifconfig-pool-persist C:\\OpenVPN\\config\\ccd\\ipp.txt # пути для ключей и сертификатов сервера dh C:\\OpenVPN\\ssl\\dh1024.pem ca C:\\OpenVPN\\ssl\\ca.crt cert C:\\OpenVPN\\ssl\\Server.crt key C:\\OpenVPN\\ssl\\Server.key #persist-key tls-auth C:\\OpenVPN\\ssl\\ta.key 0 tun-mtu 1500 tun-mtu-extra 32 mssfix 1450 keepalive 10 120 status C:\\OpenVPN\\log\\openvpn-status.log log C:\\OpenVPN\\log\\openvpn.log verb 3На параметрах которые здесь описаны, мы остановимся чуть позже. После чего сохраняем его в файл C:\OpenVPN\Config\Server.ovpn, обратите внимание файл должен получиться именно с расширением .ovpn, для этого в диалоге сохранения опции должны стоять именно так, как показано на картинке: Если вы работаете под Windows 7 / Windows Vista и блокнот не дает вам сохранить файл Server.ovpn в папку C:\OpenVPN\Config\, значит его нужно запустить с правами администратора. Для этого щелкните в меню Пуск по ярлыку Блокнота правой кнопкой мыши и выберите "Запуск от имени администратора": Теперь также с помощью блокнота создадим файл C:\OpenVPN\easy-rsa\vars.bat, скопировав в него нижеследующий текст:
@echo off set path=%path%;c:\OpenVPN\bin set HOME=c:\OpenVPN\easy-rsa set KEY_CONFIG=openssl.cnf set KEY_DIR=c:\OpenVPN\ssl set KEY_SIZE=1024 set KEY_COUNTRY=RU set KEY_PROVINCE=Kaluga set KEY_CITY=Kaluga set KEY_ORG=CompKaluga set [email protected]А также файл C:\OpenVPN\easy-rsa\openssl.cnf:
# # OpenSSL example configuration file. # This is mostly being used for generation of certificate requests. # # This definition stops the following lines choking if HOME isn't # defined. HOME = . RANDFILE = $ENV::HOME/.rnd # Extra OBJECT IDENTIFIER info: #oid_file = $ENV::HOME/.oid oid_section = new_oids # To use this configuration file with the "-extfile" option of the # "openssl x509" utility, name here the section containing the # X.509v3 extensions to use: # extensions = # (Alternatively, use a configuration file that has only # X.509v3 extensions in its main [= default] section.) [ new_oids ] # We can add new OIDs in here for use by 'ca' and 'req'. # Add a simple OID like this: # testoid1=1.2.3.4 # Or use config file substitution like this: # testoid2=${testoid1}.5.6 #################################################################### [ ca ] default_ca = CA_default # The default ca section #################################################################### [ CA_default ] dir = $ENV::KEY_DIR # Where everything is kept certs = $dir # Where the issued certs are kept crl_dir = $dir # Where the issued crl are kept database = $dir/index.txt # database index file. new_certs_dir = $dir # default place for new certs. certificate = $dir/ca.crt # The CA certificate serial = $dir/serial # The current serial number crl = $dir/crl.pem # The current CRL private_key = $dir/ca.key # The private key RANDFILE = $dir/.rand # private random number file x509_extensions = usr_cert # The extentions to add to the cert # Extensions to add to a CRL. Note: Netscape communicator chokes on V2 CRLs # so this is commented out by default to leave a V1 CRL. # crl_extensions = crl_ext default_days = 3650 # how long to certify for default_crl_days= 30 # how long before next CRL default_md = md5 # which md to use. preserve = no # keep passed DN ordering # A few difference way of specifying how similar the request should look # For type CA, the listed attributes must be the same, and the optional # and supplied fields are just that :-) policy = policy_match # For the CA policy [ policy_match ] countryName = match stateOrProvinceName = match organizationName = match organizationalUnitName = optional commonName = supplied emailAddress = optional # For the 'anything' policy # At this point in time, you must list all acceptable 'object' # types. [ policy_anything ] countryName = optional stateOrProvinceName = optional localityName = optional organizationName = optional organizationalUnitName = optional commonName = supplied emailAddress = optional #################################################################### [ req ] default_bits = $ENV::KEY_SIZE default_keyfile = privkey.pem distinguished_name = req_distinguished_name attributes = req_attributes x509_extensions = v3_ca # The extentions to add to the self signed cert # Passwords for private keys if not present they will be prompted for # input_password = secret # output_password = secret # This sets a mask for permitted string types. There are several options. # default: PrintableString, T61String, BMPString. # pkix : PrintableString, BMPString. # utf8only: only UTF8Strings. # nombstr : PrintableString, T61String (no BMPStrings or UTF8Strings). # MASK:XXXX a literal mask value. # WARNING: current versions of Netscape crash on BMPStrings or UTF8Strings # so use this option with caution! string_mask = nombstr # req_extensions = v3_req # The extensions to add to a certificate request [ req_distinguished_name ] countryName = Country Name (2 letter code) countryName_default = $ENV::KEY_COUNTRY countryName_min = 2 countryName_max = 2 stateOrProvinceName = State or Province Name (full name) stateOrProvinceName_default = $ENV::KEY_PROVINCE localityName = Locality Name (eg, city) localityName_default = $ENV::KEY_CITY 0.organizationName = Organization Name (eg, company) 0.organizationName_default = $ENV::KEY_ORG # we can do this but it is not needed normally :-) #1.organizationName = Second Organization Name (eg, company) #1.organizationName_default = World Wide Web Pty Ltd organizationalUnitName = Organizational Unit Name (eg, section) #organizationalUnitName_default = commonName = Common Name (eg, your name or your server\'s hostname) commonName_max = 64 emailAddress = Email Address emailAddress_default = $ENV::KEY_EMAIL emailAddress_max = 40 # SET-ex3 = SET extension number 3 [ req_attributes ] challengePassword = A challenge password challengePassword_min = 4 challengePassword_max = 20 unstructuredName = An optional company name [ usr_cert ] # These extensions are added when 'ca' signs a request. # This goes against PKIX guidelines but some CAs do it and some software # requires this to avoid interpreting an end user certificate as a CA. basicConstraints=CA:FALSE # Here are some examples of the usage of nsCertType. If it is omitted # the certificate can be used for anything *except* object signing. # This is OK for an SSL server. # nsCertType = server # For an object signing certificate this would be used. # nsCertType = objsign # For normal client use this is typical # nsCertType = client, email # and for everything including object signing: # nsCertType = client, email, objsign # This is typical in keyUsage for a client certificate. # keyUsage = nonRepudiation, digitalSignature, keyEncipherment # This will be displayed in Netscape's comment listbox. nsComment = "OpenSSL Generated Certificate" # PKIX recommendations harmless if included in all certificates. subjectKeyIdentifier=hash authorityKeyIdentifier=keyid,issuer:always # This stuff is for subjectAltName and issuerAltname. # Import the email address. # subjectAltName=email:copy # Copy subject details # issuerAltName=issuer:copy #nsCaRevocationUrl = http://www.domain.dom/ca-crl.pem #nsBaseUrl #nsRevocationUrl #nsRenewalUrl #nsCaPolicyUrl #nsSslServerName [ server ] # JY ADDED -- Make a cert with nsCertType set to "server" basicConstraints=CA:FALSE nsCertType = server nsComment = "OpenSSL Generated Server Certificate" subjectKeyIdentifier=hash authorityKeyIdentifier=keyid,issuer:always [ v3_req ] # Extensions to add to a certificate request basicConstraints = CA:FALSE keyUsage = nonRepudiation, digitalSignature, keyEncipherment [ v3_ca ] # Extensions for a typical CA # PKIX recommendation. subjectKeyIdentifier=hash authorityKeyIdentifier=keyid:always,issuer:always # This is what PKIX recommends but some broken software chokes on critical # extensions. #basicConstraints = critical,CA:true # So we do this instead. basicConstraints = CA:true # Key usage: this is typical for a CA certificate. However since it will # prevent it being used as an test self-signed certificate it is best # left out by default. # keyUsage = cRLSign, keyCertSign # Some might want this also # nsCertType = sslCA, emailCA # Include email address in subject alt name: another PKIX recommendation # subjectAltName=email:copy # Copy issuer details # issuerAltName=issuer:copy # DER hex encoding of an extension: beware experts only! # obj=DER:02:03 # Where 'obj' is a standard or added object # You can even override a supported extension: # basicConstraints= critical, DER:30:03:01:01:FF [ crl_ext ] # CRL extensions. # Only issuerAltName and authorityKeyIdentifier make any sense in a CRL. # issuerAltName=issuer:copy authorityKeyIdentifier=keyid:always,issuer:alwaysПоздравляю! Вы только что создали основные конфигурационные файлы вашего сервера. Продолжим его настройку.

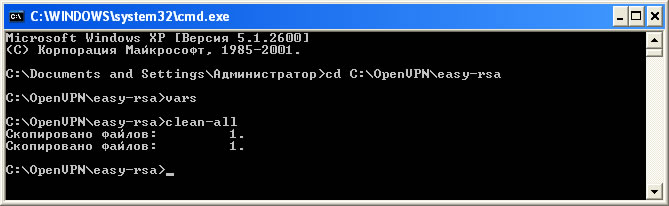

cd C:\OpenVPN\easy-rsa vars clean-allПри этом на экране это должно выглядеть так: Далее не закрывая это окно вводим последовательно команды генерации ключей:

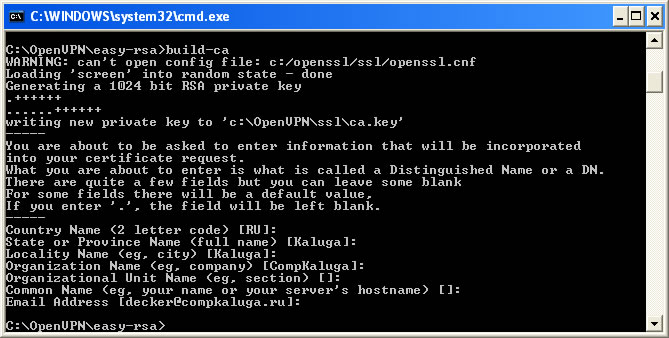

openvpn --genkey --secret %KEY_DIR%\ta.key build-dh build-caПоследняя команда (build-ca) создаст сертификат и ключ центра сертификации (CA), в процессе, правда, она задаст вам несколько вопросов, ответить на которые надо по-умолчанию нажатием кнопки Enter: Теперь создадим ключ сервера:

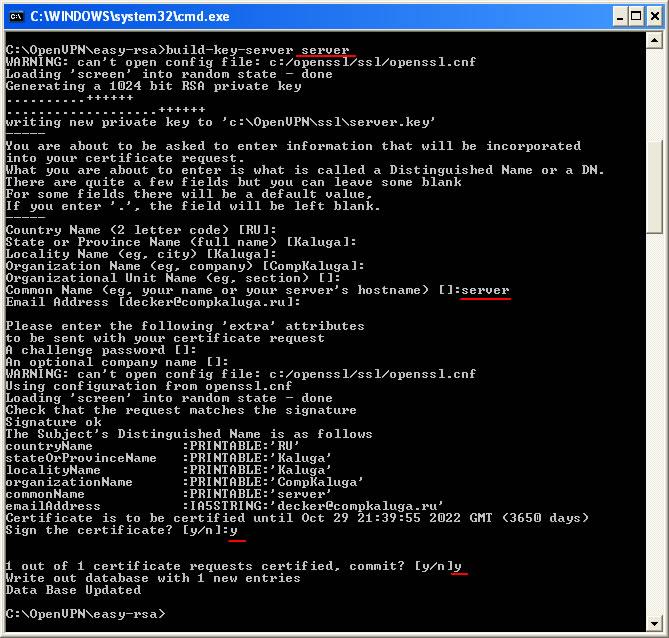

build-key-server serverОбратите внимание, вторым аргументом в команде идет имя ключа (server), это же имя вы должны ввести при ответе на вопрос Common Name (eg, your name or your server's hostname), на остальные вопросы можно ответить по-умолчанию нажатием кнопки Enter. Если вы все сделали правильно команда предложит подписать сертификат и подтвердить запрос, на оба вопроса нужно ответить Y (см. скриншот): Если вы все сделали правильно, то картинка у вас будет идентичной скриншоту, а в последних строчках вывода команды будет сообщение об успешном добавлении одной записи в базу данных.
build-key client1 build-key client2При этом на вопрос Common Name (eg, your name or your server's hostname) вы также должны указать имя клиента используемое в команде, т.е. если вы вводили команду build-key client1, то на вопрос Common Name отвечаем client1, если client2, то client2. На остальные вопросы можно ответить нажатием Enter, в конце вас также попросят подписать сертификат и подтвердить запрос, на оба пункта отвечаем утвердительно - Y. Теперь перезапускаем службу OpenVPN для того чтобы изменения вступили в силу, в оснастке управления службами, в меню по правой кнопке мыши "Перезапуск", либо же в консоли последовательно вводим:
net stop openvpnservice net start openvpnservice

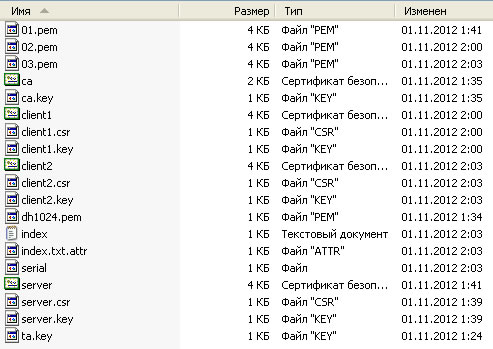

ca.crt <clientname>.crt <clientname>.key ta.keyТ.е. для клиента 1 мы собираем файлы ca.crt, client1.crt, client1.key и ta.key, для клиента 2 - ca.crt, client2.crt, client2.key и ta.key соответственно и т.п. И тем или иным образом отправляем ему их (имеется ввиду по почте, в архиве с паролем, или на флешке), файлы ключей и сертификатов должны быть переданы по надежным каналам связи и не должны попасть в "третьи руки", т.к. фактически с помощью них клиент может получить доступ в вашу виртуальную подсеть. В следующем разделе мы рассмотрим настройку клиента, при этом будет предполагаться что файлы ключей и сертификатов от вас он уже получил.

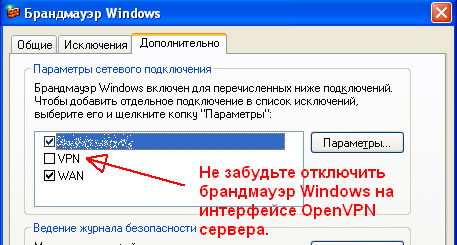

netsh firewall add allowedprogram program = C:\OpenVPN\bin\openvpn.exe name = "OpenVPN Server" ENABLE scope = ALL profile = ALL

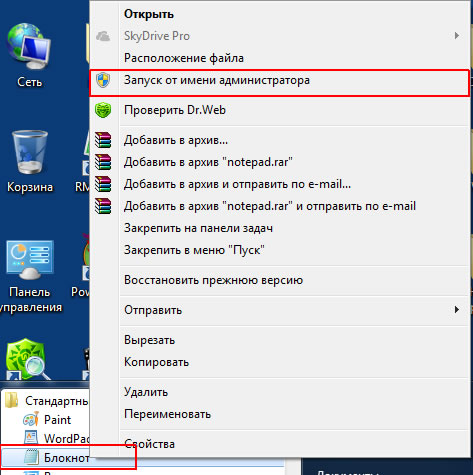

Настройка клиента значительно проще, чем настройка сервера, у клиента нам не нужно генерировать ключи, сертификаты и т.п., так как все необходимое уже было сгенерировано нами на сервере и передано клиенту. Поэтому инструкция в случае для клиента получается значительно короче.
# decker OpenVPN Config File (c) Decker, [email protected] dev tap # dev-node "OpenVPN" proto tcp remote x.x.x.x 7777 route-delay 3 client tls-client ns-cert-type server ca C:\\OpenVPN\\ssl\\ca.crt cert C:\\OpenVPN\\ssl\\client1.crt key C:\\OpenVPN\\ssl\\client1.key tls-auth C:\\OpenVPN\\ssl\\ta.key 1 comp-lzo tun-mtu 1500 tun-mtu-extra 32 mssfix 1450 ping-restart 60 ping 10 status C:\\OpenVPN\\log\\openvpn-status.log log C:\\OpenVPN\\log\\openvpn.log verb 3Обратите внимание, здесь client1.crt и client1.key - это названия файлов полученные вами от владельца сервера. x.x.x.x - это IP адрес или доменное имя OpenVPN сервера, 7777 - номер порта сервера.

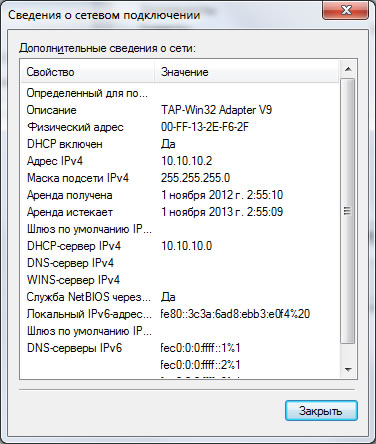

Вы можете присылать возникшие у вас вопросы на email указанный в разделе контактов, либо обсудить эту статью на нашем форуме.

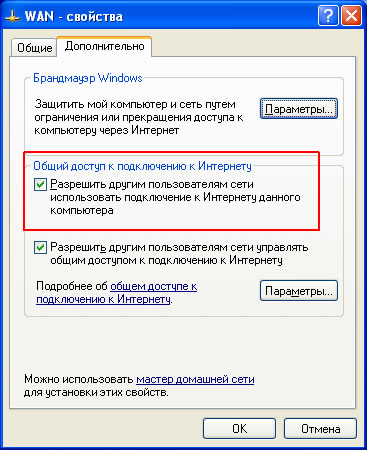

Наверное большинство из вас хочет спросить "А можно ли посредством OpenVPN раздавать интернет, например, через локальную сеть провайдера?" и ответ скорее всего порадует вас. Можно! Рассмотрим пример. Допустим провайдер выдает всем "серые" адреса в своей локальной сети, а подключение к интернет идет через VPN или PPPoE, при этом пользователи локальной сети провайдера "видят" друг-друга в ней и могут свободно обмениваться файлами и т.п. напрямую через локальную сеть провайдера без подключения к интернет. Рассмотрим пример, как можно "поделиться" своим интернетом с друзьями (обращаем ваше внимание на то, что у большинства провайдеров перепродажа, равно как и другие способы передачи траффика интернет третьим лицам запрещены условиями договора, поэтому прежде чем настраивать подобную схему - убедитесь в ее легитимности в вашем случае). Допустим у пользователя у которого установлен OpenVPN сервер подключение к интернет и локальной сети провайдера осуществляется через роутер (!) IP адрес которого 172.31.1.1, также роутер выдает адреса для ПК подключенных к нему из диапазона 172.31.1.0/24. Таким образом для ПК с OpenVPN сервером получаем два интерфейса, один из них WAN (интерфейс подключенный к роутеру, на котором доступна локальная сеть провайдера и интернет), а другой - VPN, т.е. интерфейс OpenVPN сервера. Намомним, что в этом случае для корректной работы OpenVPN сервера (если вы настраивали все согласно приведенной выше инструкции) на роутере необходимо пробросить порт TCP 7777 из локальной сети провайдера (именно по этому IP к вам будут подключаться удаленные клиенты) на машину с OpenVPN-сервером.

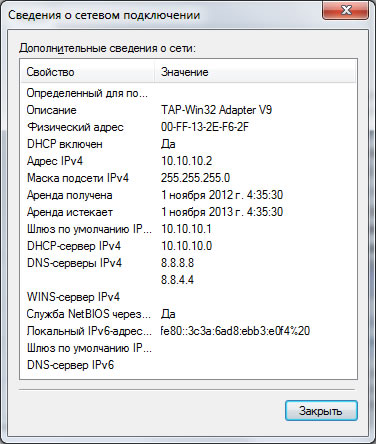

dev-node "VPN" # имя интерфейса openvpn в системе push "route 0.0.0.0 0.0.0.0" # правило маршрутизации для КАЖДОГО клиента, основным шлюзом будет наш openvpn-сервер push "dhcp-option DNS 8.8.8.8" # DNS-сервера выдающиеся КАЖДОМУ клиенту push "dhcp-option DNS 8.8.4.4"
Данную статью разрешается размещать на любых ресурсах, копировать полностью или частично, без ограничений, при условии сохранения ссылки на оригинал. Ссылка должна содержать название нашего ресурса Скорая Компьютерная Помощь г. Калуга оформленное в виде ссылки, а также содержать псевдоним автора статьи. Примером оформления подобной ссылки может быть:
Настройка OpenVPN сервера © Скорая Компьютерная Помощь г. Калуга // Decker
В последнее время к нам на электронную почту приходит большое количество вопросов в стиле "Вопрос по Вашей статье http://compkaluga.ru/articles/172/ на шаге 5 после команды clean-all в результате у Вас копируется какой-то файл. У меня этого не происходит. команда openvpn --genkey --secret %KEY_DIR%\ta.key создает мне ключ а вот далее build-dh иbuild-ca не дают результата (cmd.exe пишет, что команда не является внутренней или внешней... или исполняемым файлом) файл ca.key не создается. Что я мог сделать не так?".

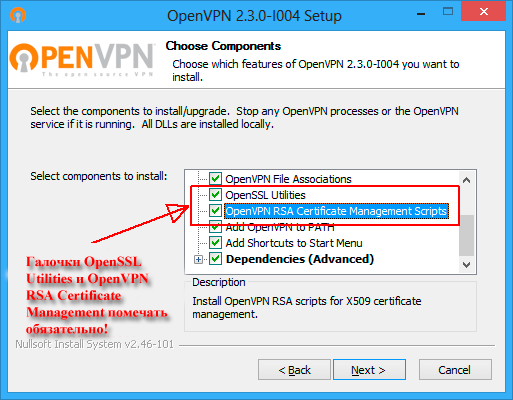

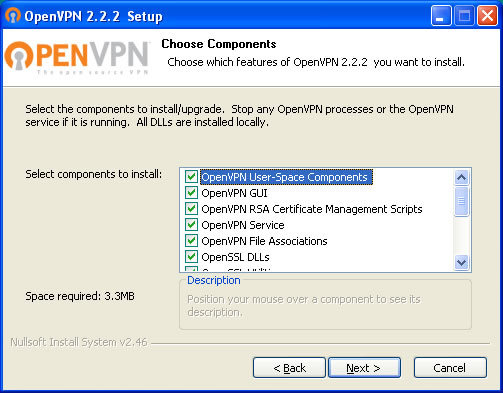

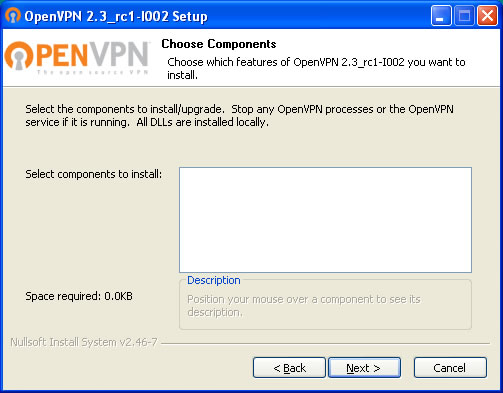

Основной смысл которых сводится к вашей же невнимательности. Проблема при запуске clean-all, build-key и других команд заключается в том, что при установке OpenVPN вы не поставили галочки OpenSSL Utilities и OpenVPN RSA Certificate Management Scripts (их нужно ставить обязательно!). Обратите внимание на скриншот с окном выбора компонентов в начале статьи, там эти галочки стоят!
